軸受コンフィギュレーション

Scroll Prev Top Next More

計算として軸受のグループを考慮することができます。軸受は、剛体のシャフトとハウジングに接続されていると仮定します。荷重または変位は、各単一軸受の代わりに、軸受グループの原点に対して与えられます。

各軸受の相対位置は、入力することができます。アキシアルオフセットにより、システム内の予圧を定義することができます。オフセットは、軸受の外輪の追加の移動になります。荷重時の変位、荷重、モーメントは、基準位置 0 にかかりますので、ほとんどの場合、位置は 0 を中心に左右対称に選ぶ必要があります。

接触角のある軸受では、円すいの中心の位置を指定することができます。図では、O-コンフィギュレーション(またはバック・トゥ・バック・コンフィギュレーション)が定義されています。

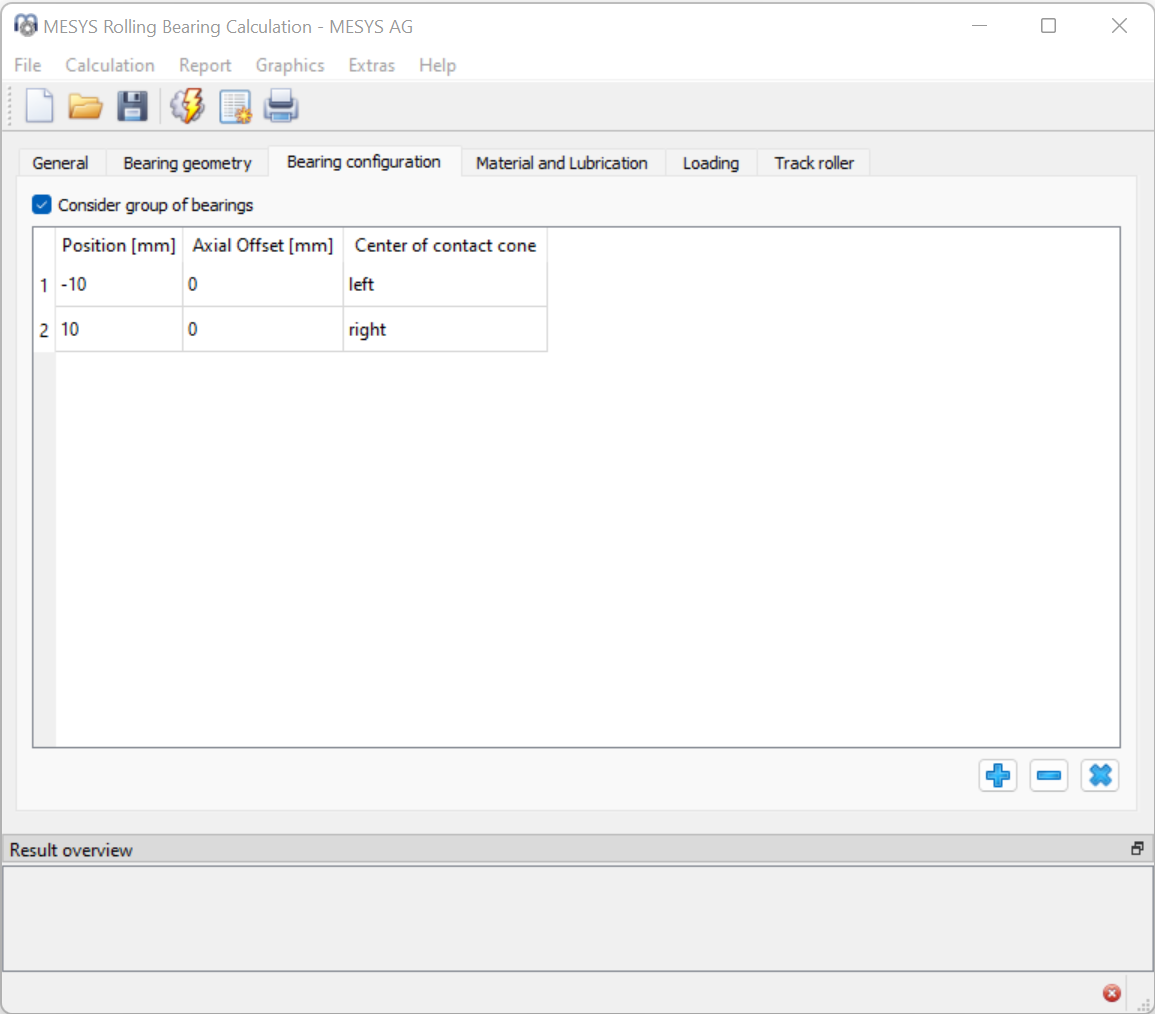

all_img265

all_img70-ボタンを使って、ベアリングを追加することができます。all_img87 -ボタンを使って行を削除でき、all_img88-ボタンはすべての入力をクリアします。

軸受グループの可能性は、8点玉軸受を2列の4点軸受として計算することができます;これは、アンギュラ玉軸受のセット、ペアの円すいころ、円筒ころ軸受のセットを可能にし、遊星歯車で使用されます。

テーブルのコンテキストメニュー(マウスの右ボタン)を使用すると、複数の結果値をテーブル上に表示することができます。これにより、荷重や寿命が軸受列間でどのように分布しているかを素早く確認することができます。
