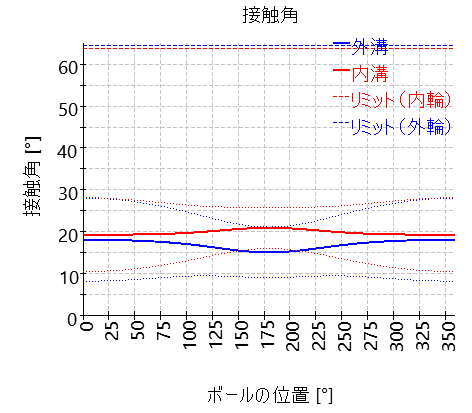

呼び接触角20°のアンギュラコンタクトベアリングの接触角を示します。負荷領域では内輪と外輪の接触角はほぼ等しいですが、負荷領域とは反対側では遠心力により大きな差が生じています。

接触楕円の延長を点線で示すと、0°で広い接触楕円を持ち、180°で小さい接触楕円を持つことになります。肩に相当する接触角は上部の破線の直線で表示されているので、この場合、肩は十分に高い位置にあることがわかります。
