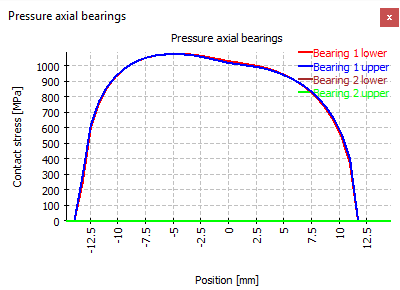

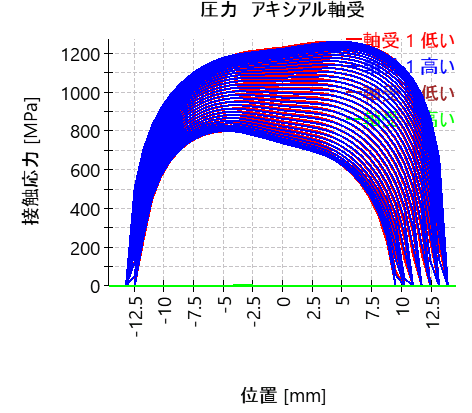

接触応力は、ローラーの長さにわたって表示されます。ユーザーインターフェースでは、1つのタイプの全てのベアリングに対して1つのグラフィックスが表示され、レポートでは、各ベアリングに対して1つのダイアグラムが表示されます。

ダイアグラム内の位置は、ローラーの中心を原点とするアキシアルまたはラジアル座標です。ラジアル軸受の場合、向きはY軸の向きと同じです。位置決めは、軸受の底面から上面に向かって行います。アキシアル軸受の場合、方向は半径で、位置は内側から外側になってます。
