MESYS 計算ソフトウェア

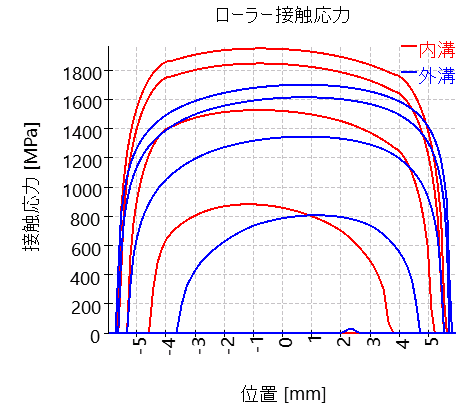

ころ軸受の接触応力は、アキシアル位置またはころの長さにわたって表示されます。この例は、ラジアル荷重とアキシアル荷重がかかり、内輪と外輪の間にミスアライメントがない円筒ころ軸受の場合です。

アキシアル荷重を受けるとローラーが傾くため、ラジアル荷重はローラーの長さ方向に均等に分散されません。

アキシアル円筒ころ軸受とアキシアル自動調心ころ軸受は、ころの向きは内側から外側へ、それ以外の軸受は左から右へなります。
