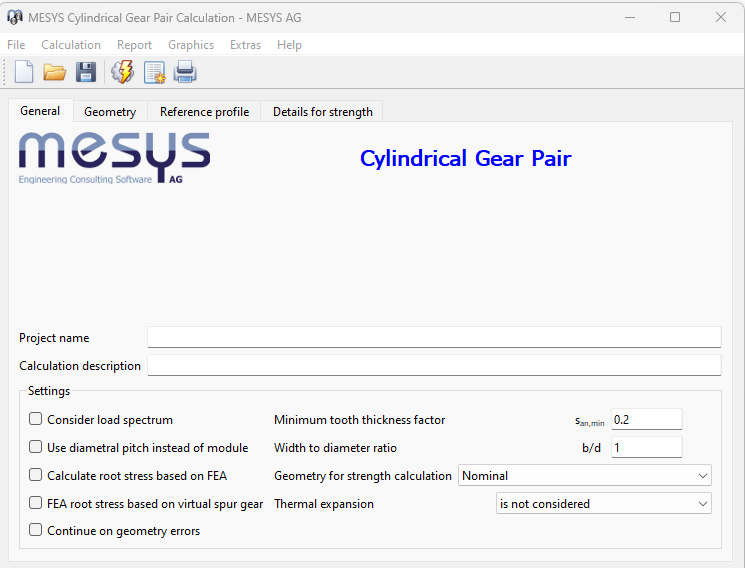

最初の入力ページでは、プロジェクト名と説明に加えて、いくつかの設定を行うことができます。
•荷重スペクトルを考慮した計算を行う場合は、 "荷重スペクトルを考慮 "を選択します。
•ダイヤメトラルピッチを入力する場合は、 "モジュールの代わりに直径ピッチを使用 "を選択します。
•FEA に基づく歯元応力の計算を有効にすることができます。 はすば歯車の場合は、通常の断面またはバーチャル平歯車に基づくことができます。
• "形状エラー時に続行 "が設定されている場合、ソフトウェアは形状エラー時に停止しません。 この場合、一部の結果が無効になる可能性があります.
•最小歯厚係数は、頂部が小さい場合の警告に使用されます。
•幅と直径の比率は、形状のサイズ設定に使用されます。
•強度の計算では、公差フィールド内で考慮される形状に対して、いくつかのオプションが利用可能です。 ISO/TR 6336-30 では、係数 YS/YF に対して最小歯厚の呼び寸法を使用することが示されていますが、これはレポート内のすべての例に適合するわけではありません。 公差フィールドが大きい場合は、公差フィールド内の平均位置または最小歯厚のいずれかを使用する必要があります。 最小の歯厚は、曲げ強度にとって重要です。 かみ合い率の場合、実際の用途に応じて、最大値または最小値のいずれかが重要となる可能性があります。
•歯車やハウジングの熱膨張をかみ合い率に考慮することができます。
