MESYS 計算ソフトウェア

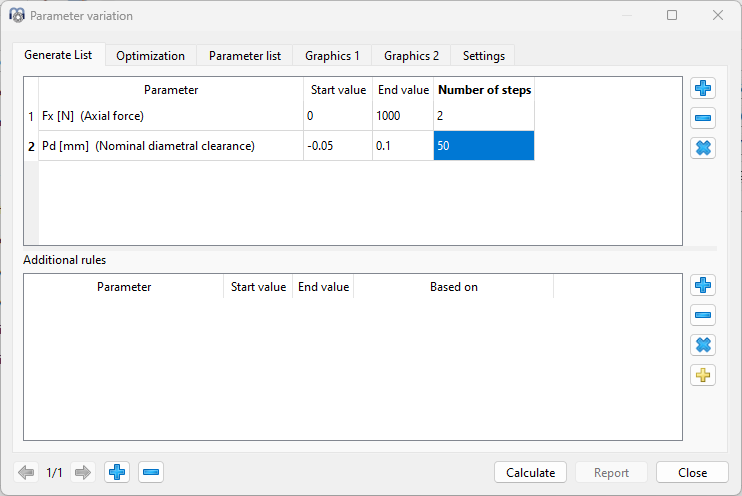

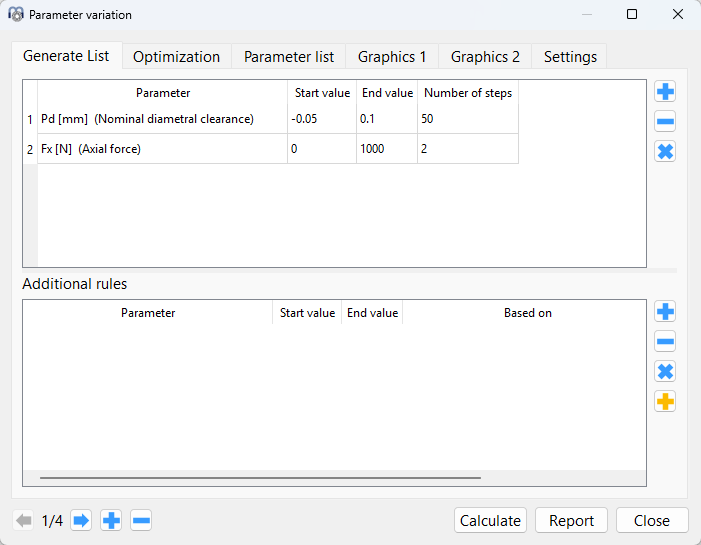

複数の入力パラメータを "リスト作成" のテーブルに追加し、それらの範囲(開始/終了値)を定義することができます。ベアリングの計算では、ベアリングの種類によって、1回の計算で最大0.1秒かかることがあり、荷重スペクトルを使用し、多くのステップを定義すると、計算時間が長くなることがあります。

all_img304

追加ルールは、最初のリストのパラメータに関連する追加の入力パラメータを設定するために使用することができます。追加パラメータは、他のパラメータを基にして、開始値と終了値の間で補間されます。例えば、範囲x1~x2のパラメータxに基づき、y1~y2の間に追加パラメータyを設定します。

ルールを使用する例としては、シャフト計算内で複数の軸受の内部すきま を同じ値に設定することができます。

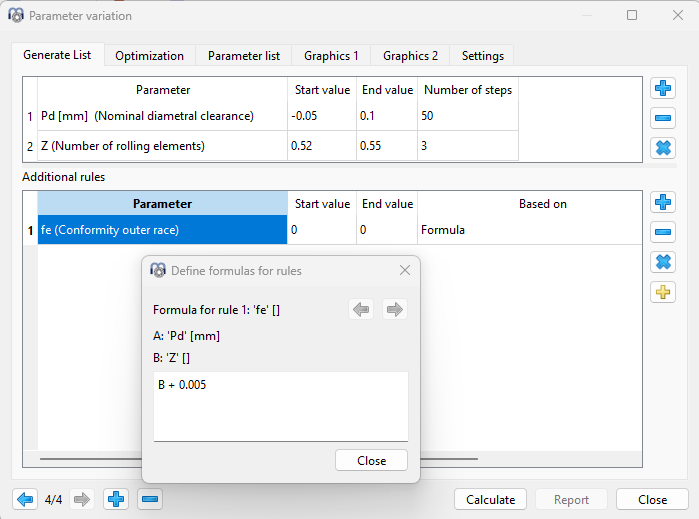

ルールは、最初のテーブルのパラメータに基づく式を使用して定義することもできます。

ParameterVariationRulesFormula

数式は、右側のall_img3-ボタンを使用して定義することができます。
