定格荷重ダイアグラムは、メニュー'計算' -> 定格荷重ダイアグラム' で設定することができます。これにより、ユーザーがあらかじめ定義した4種類の値を一定に保ちながら、XY軸の変数を互いに比較する（Mz-Fx, Fx-Mz, Fy-Fx, Fx-Fy）4種類のラインチャートを表示できます（図参照）。このダイアグラムは、旋回リングによく使われます。

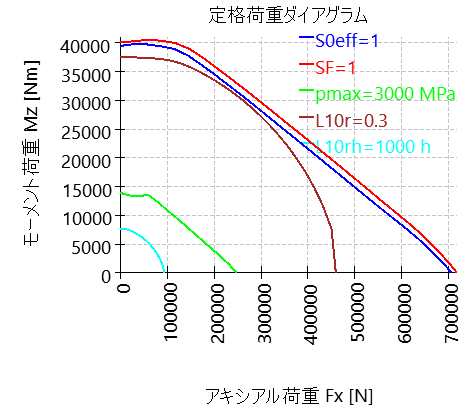

次の図は、安全係数1、最大圧力3000MPa、300.000サイクル、50000時間のアキシアル荷重（Fx）に対する傾きモーメント（Mz）の比較による荷重定格ダイアグラムの一例を示しています。

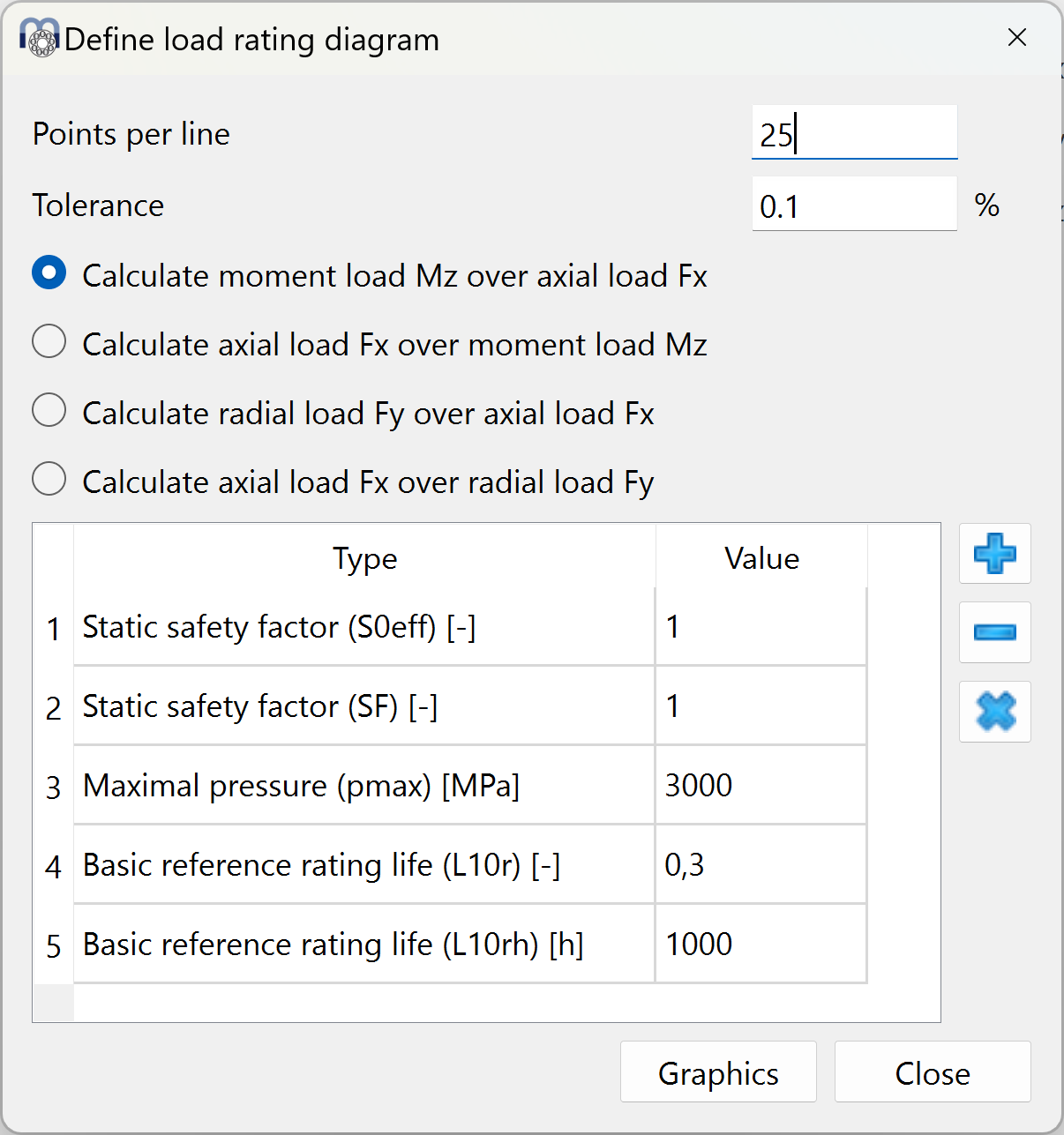

各アキシアル荷重に対して、選択された基準に達するまで傾きモーメントを増加させます。1本の線に使用する点の数と計算の公差を定義することができます。
