MESYS 計算ソフトウェア

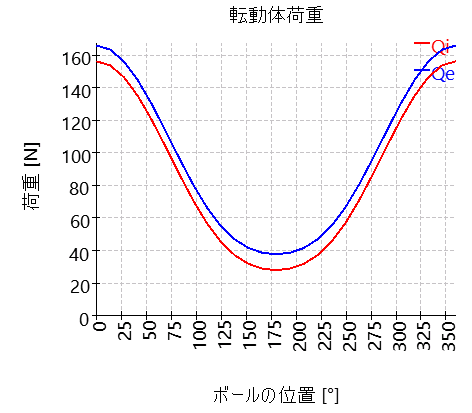

この図は、玉軸受の内輪と外輪の接触にかかる荷重を示しています。ころ軸受の場合、内輪接触のローラー荷重と肩にかかる力が表示されます。

アキシアルすきまがないか、または非常に小さいアキシアルすきまと傾斜角度を持つ NUP タイプの円筒ころ軸受の場合、この図を使用して肩部の力をチェックできます。ローラーを傾けるための十分なスペースがない場合に、このような問題が発生する可能性があります。
