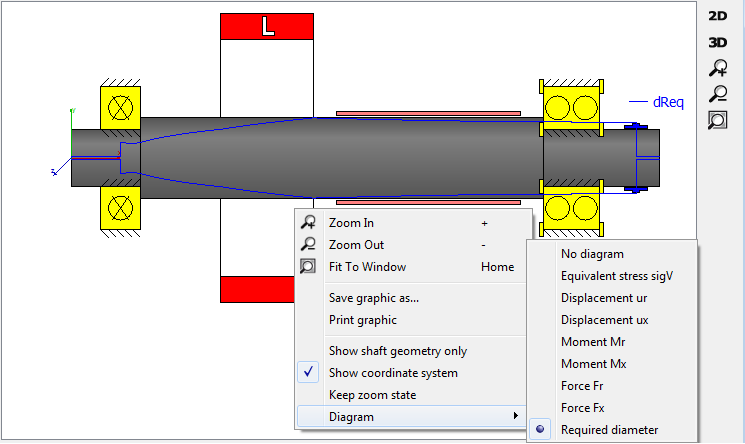

2D モードでメイングラフィックス領域を右クリックすると、'ダイアグラム' というコンテキストメニューが表示され、シャフト関連のダイアグラムをシャフトの実際の形状に重ね合わせることができま す。

'要求直径' と呼ばれる追加のダイアグラムをシャフトの 2D 形状に重ね合わせることができます。これは、タブページ ' 画面設定' で定義される最大等価応力値(上の画像を参照)を超えないように直径をどの程度にすべきかを示す手がかりとなります。
