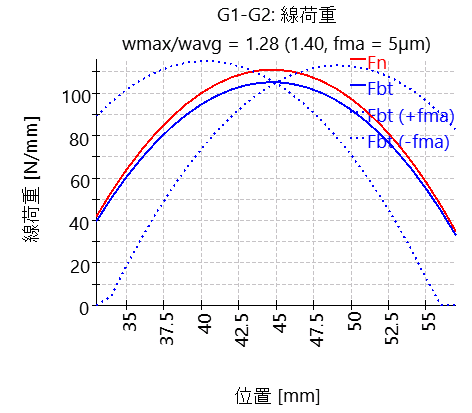

歯車ペアの線荷重は、図に表示できます。この図では、設定においてギアを剛性として考慮するか、シャフトの直径をギア本体の剛性として考慮できるほど大きくする必要があります。この図は、1 つの図に表示されるすべての荷重スペクトル結果にも使用できます。これにより、荷重スペクトル内で最悪のケースをすばやく確認できます。

グラフィック オプションでかみ合いミスアライメント「fma」が定義されている場合、線荷重も、ギア荷重と傾斜角度が一定であると仮定して、これらの変動に対して評価されます。
