すべり軸受の荷重-変位特性は(ISO 7902-2, May 1998)に従って計算されています。したがって、幅と直径の比は次のように制限されます。 .

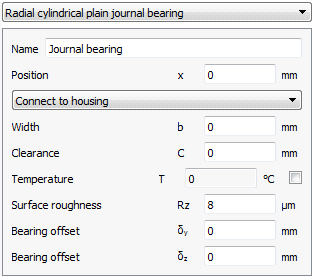

このタイプの軸受の定義に使用されるパラメータは、添付の図に示されています。すきまは、ジャーナルと軸受の間の直径方向の総運転すきまを表します。偏心は、yおよびx方向に対応するオフセット入力によって導入されます。
温度入力は、潤滑油の粘度にのみ影響します。すきまに影響を与えることはありません。
表面粗さは、シャフトと軸受の間の平均値で、必要最小限の膜厚を計算するために使用されます。
流体潤滑円筒すべり軸受の計算に使用する直径は、軸受が配置されるシャフトの外径です。軸受の外輪は、ハウジングまたは別のシャフトに接続することができます。
モーダル解析では、FEAライブラリの制限により、滑り軸受の非対称剛性マトリックスを2つの直交バネに置き換えています。そのため、固有振動数はあくまで近似値です。このソフトでは安定性解析は行えません。また、減衰も考慮していません。
