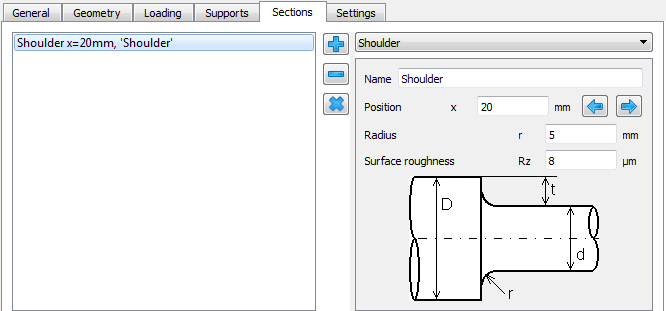

"セクション" を使用すると、強度計算のためにいくつかの断面を定義することができます。セクションの1つのタイプは、強度計算のためのモジュールなしで使用できる "ドキュメンテーションポイント "です。この場合、変位と荷重がレポートに記録されるだけで、DIN 743 に従った強度計算は実行されません。
選択されたセクションのタイプにより、切欠き効果の詳細を定義するためにいくつかの入力が必要です。(DIN 743-2, Dezember 2012)のすべてのタイプがサポートされています。
"ドキュメンテーションポイント "には、"剛性の計算 "の設定があります。このオプションを有効にすると、シャフトのこの点の6自由度での剛性が結果の概要とレポートに表示されます。剛性は、このポイントに縮退されたシステム剛性のコンプライアンス行列の主対角線の逆数です。つまり、例えば、Fy, Fz, Mx, My, Mzの力とモーメントが一定であれば、cxx=dFx/duxとなります。
