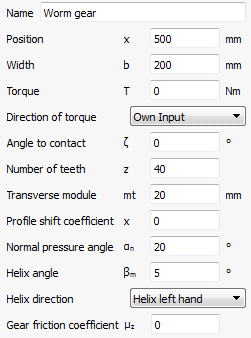

all_img38ウオームギアのトルクと形状データを設定し、荷重を定義することができます。

トルクの方向は、符号で定義するか、"シャフトが駆動されている "/" シャフトが駆動している" の選択で定義することができます。接触角は y 軸が 0、z 軸が 90°となります。歯車は,歯車図面上の通常のデータによって定義されます:歯数、正面モジュール、直角圧力角、ねじれ角とその方向。オプションで、相手歯車の歯数、中心距離を入力することができます。また、歯車の摩擦係数 µz を設定することができます。
