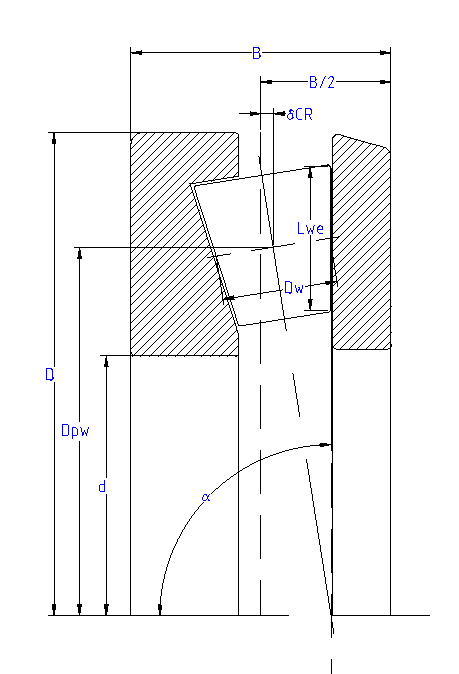

円すいころ軸受は、軸受の中心ところの中心の距離 'δCR' をユーザーが直接入力するため、スラスト円すいころ軸受を定義する入力は、ラジアル軸受の場合よりも少し簡単です。また、このすきまはアキシアルすきまとして定義されます。
図のように、接触角は90°から0° まで設定できますが、アキシアル荷重を受ける設計に適するように、常に90°から45°の間にあることが望ましいです。
ラジアル荷重は受けられないので、荷重時のラジアル変位 'uy' 'uz' はゼロに設定しなければなりません。
接触角の方向は、接触角または軸受タイプの後ろにある
-ボタンを使用して定義することができます。
内径の肩の高さは、ころの直径の割合で係数 'fSi' (%) を使用して定義することができます。力は、肩の中間の高さに位置すると仮定されます。
スラスト円すいころ軸受のための公差は考慮されません。
