コンフィギュレーションは、複数のグループが定義されている場合、最初の入力ページで有効にすることができます。

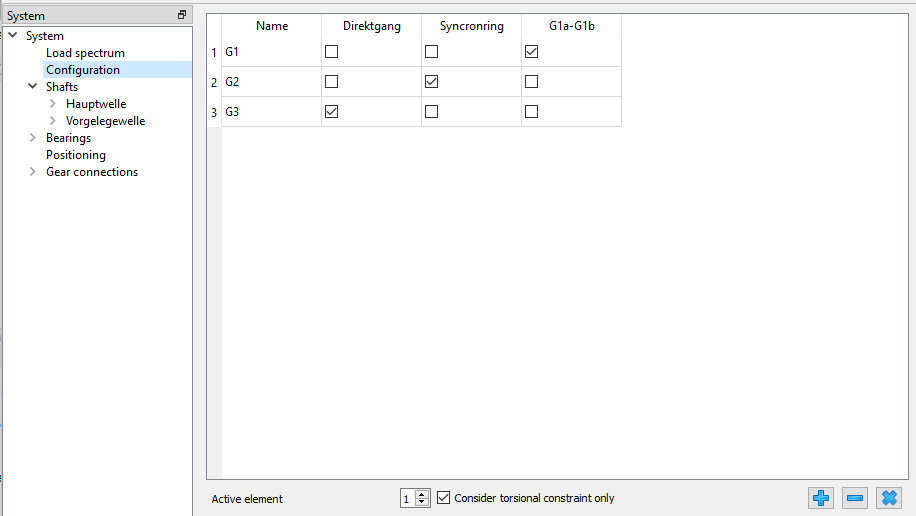

マウスの右ボタンを使用すると、ビューに列を追加することができます。利用できるのは、歯車接続、リアクションカップリング、一般的な拘束、サポート、円筒拘束です。拘束は、ねじりが拘束に固定されている場合のみ利用可能です。
行は
-ボタンで追加でき、チェックボックスで各構成のアクティブな要素を選択することができます。
オプション "Consider torsional constraint only "が有効な場合、拘束のフラグをクリアにして、一般的な拘束のねじり拘束のみが無効になり、他のすべての方向の制約には影響しません。オプションが有効でない場合、拘束はすべての方向で無効化されます。
有効なコンフィギュレーションは、ウィンドウの下部または荷重スペクトル内で選択することができます。
