サポート（ハウジングに接続されているもののみ）とハウジングの間で、対称的な剛性マトリックスを定義することができます。
このオプションを使用するためには、ソフトウェアツリーから "システム" を選択したときに表示されるタブページ "設定" で、"ハウジング剛性を考慮する" の対応するフラグを有効にする必要があります。
マトリックスの下にある
-ボタンを使用すると、追加の剛性マトリックスを作成することができます。このマトリックスは、'Selected stiffness matrix'というタイトルのボックスに表示される番号で参照されます。これらの作成されたマトリックスの1つまたはすべては、'Consider stiffness' というタイトルのフラグを使用して、いつでも計算から除外することができます。このように、解析に使用しないマトリックスデータも残しておくことができます。万が一、マトリックスを消去したい場合は、
-ボタンを使用することができます。入力欄には名前をつけることができ、その名前はレポートに表示されます。

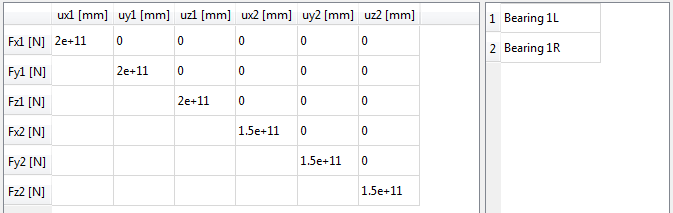

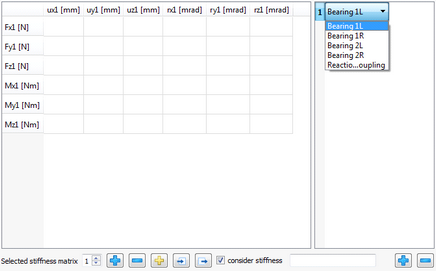

右下隅にある-ボタンを1回クリックすると、その上のウィンドウに新しい番号付けされた要素が表示され、より大きなウィンドウにマトリックスが表示されます。この要素をダブルクリックすると、ドロップダウンリストが表示され、考慮すべきサポートを選択することができます。この手順を繰り返すことで、既存の軸受やサポートをリストに追加することができ、剛性マトリックスの対応する行と列が表示され、考慮されるようになります。
剛性の値はすべて、セルをダブルクリックしてマニュアルで入力することもできますし、インポートボタン
を使って、有限要素解析から得られることもあるマトリックスとして読み込むこともできます。同様に、作成されたマトリックスは、対応するエクスポートボタン
でエクスポートすることができます。

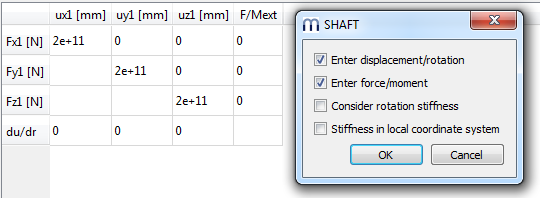

-ボタンを使用すると、ポップアップウィンドウで4つの追加オプションを有効にすることができます。次の図に示すように、例えば、回転剛性の考慮を省略し、接続点に対して、必要な任意の方向に、'荷重/モーメントを入力' で荷重またはモーメントを、また '変位/回転を入力' で特定の変位または回転を定義する可能性を有効にすることができます。
最後のオプションを使用すると、グローバル座標系における剛性を考慮するのではなく、接続点のローカル座標系における剛性を考慮することができます。
