シャフトの形状データは、"形状" のページで設定します。形状は、外側と内側の形状に円筒形と円錐形の要素を使用して設定することができます。シャフトの形状は、CAD ファイルからインポートすることもできます。CADファイルからシャフト形状をインポートを参照してください。

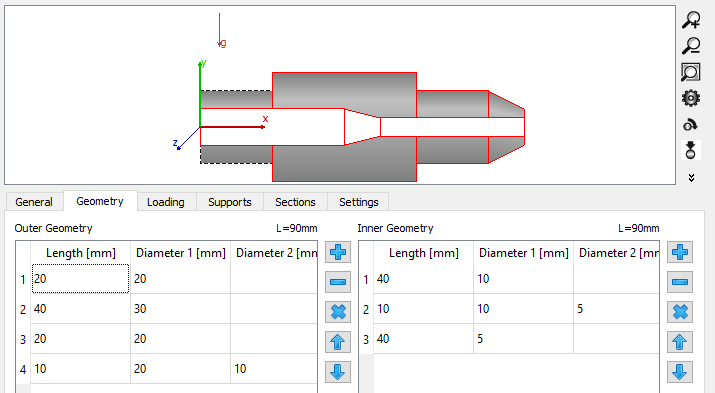

内側と外側の両方の "形状" のための入力テーブルがあります。プラスとマイナスのボタンで行の追加と削除ができ、矢印でテーブル内の要素を上下に移動することができます。
長さと '直径1' は、各要素について定義する必要があります。'直径2' が空白の場合、円錐以外の円柱が使用されます。負の値は許されません。全長は表の上に表示されます。
内部形状として右側からの穴を設定する場合、穴の開始位置に到達するために直径 0 の最初の要素を入力します。
各要素の寸法は、ビューで変更することもできます。そのためには、Shiftキーとマウスの左ボタンを使用します。長さを変更するには、要素の右3分の1の位置でクリックする必要があります。直径を変更するには、要素の上3分の1の位置でクリックする必要があります。円柱をコーンに変更するには、マウスを要素の左側の3分の1の位置に置く必要があります。インタラクティブな変更は、1mmグリッドに制限されています。シフトボタンとコントロールボタンを使用すると、要素を変更する代わりにシャフトを移動します。
外側形状のテーブルでは、設定にある対応するオプションが有効な場合、温度差の入力も可能です。
