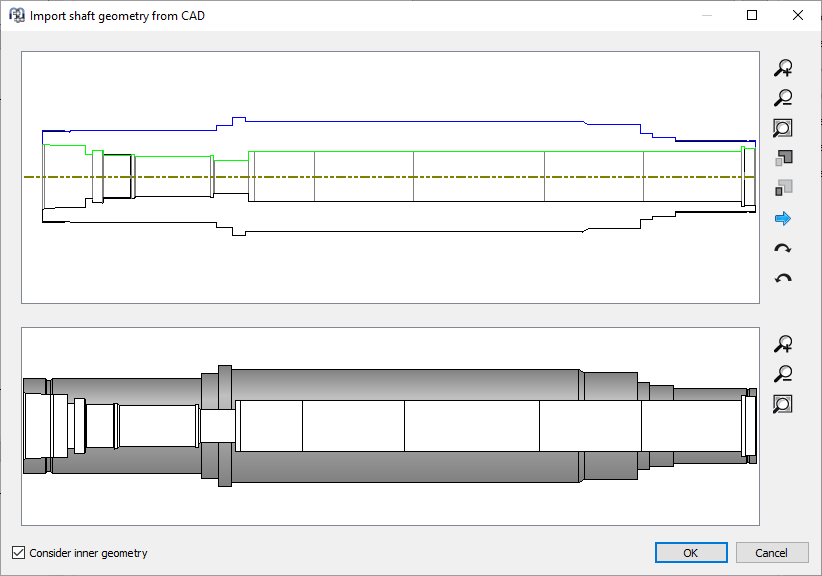

シャフト形状を2D DXFまたは3D STEPファイルからインポートすることができます。3D-STEPファイルの場合、x/y平面、x/z平面、y/z平面でのパーツの交差が行われ、結果のエッジはDXF入力の場合と同様に考慮されます。CADモデル内のレリーフ溝は、多くのインポート要素につながる可能性があります。
DXFファイルでは、通常の図面を選択することができます。マウスの左ボタンを使用すると、いくつかのジオメトリを選択することができます。選択されたジオメトリは、削除または分割を選択することができます。これにより、インポートに必要な形状を選択することができます。
-ボタンを使用すると、DXF ファイル内の異なるレイヤ、または STEP インポート内の異なるパーツまたはセクションを切り替えることができます。
内部形状をインポートする場合は、ウィンドウの下部にあるフラグをオンにする必要があります。
DXFファイルには線しか含まれていません。ソフトウェアがこれらの線間の正しい接続を検出できないことがあります。この場合、間違って使用されている線を選択し、削除することができます。ウィンドウの下部には、現在検出されているジオメトリ入力が表示されます。アンダーカットのある線分を選択し、「c」キーを押すと、アンダーカットが削除されます。隙間のある2つの線を選択し、"c "キーを押すと、その隙間を塞ぐことができます。軸の始点終点が同じである2つの線を選択し、キー "c "を押すと、軸の位置を定義するために使用される垂直線が追加されます。
