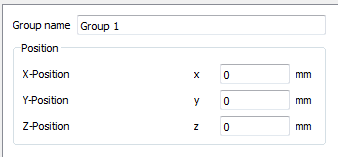

同軸でないシャフトを持つシステムでは、シャフトグループを追加する必要があります。各グループの位置は定義することができます。
位置決めに拘束が使用されている場合、位置はソフトウェアによって計算されることもあります。以下を参照してください。
グループには3つのタイプがあります。
1.標準グループ：標準グループは、任意の位置を持つことができ、サブグループを保持することができます。異なるグループのシャフトをサポートで接続することはできません。
2.同軸グループ：同軸グループは、親グループに対して軸方向にのみ位置決めすることができます。異なる同軸グループのシャフトは、転がり軸受や他のサポートによって接続することができます。
3.遊星グループ：遊星歯車セットを定義するには、遊星グループが必要です。位置決めだけでなく、プラネットの数も定義することができます。遊星グループのシャフトは、プラネットキャリアの周りを回転します。この回転によって生じる遠心力が考慮されます。遊星グループ内の軸受やその他のサポートについては、各遊星の結果が結果に表示されます。
