複数のグループを使用する場合、システムツリーに位置決め用のエントリーが追加表示されます。

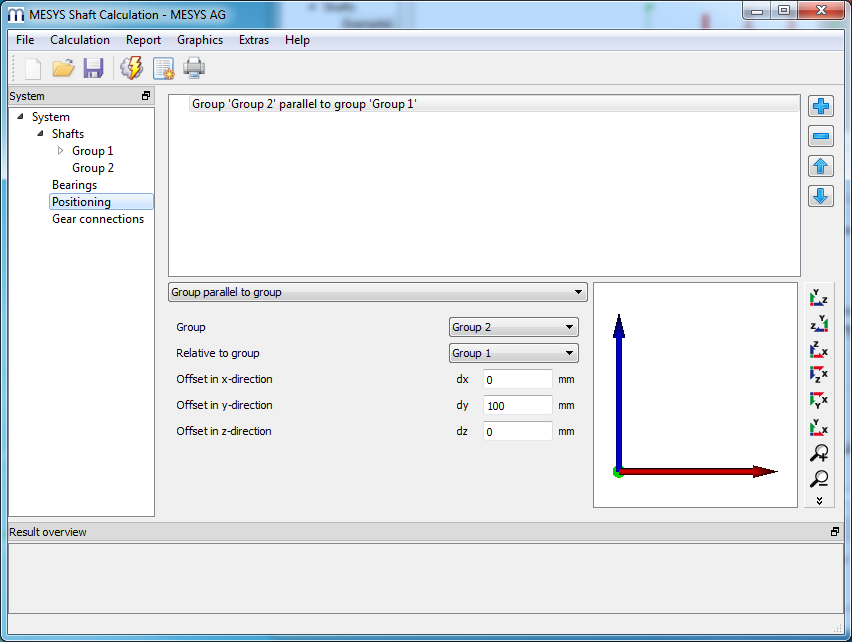

"位置決め "のページでは、グループの位置に対する拘束を定義することができます。新しい拘束は、
-ボタンを使って追加され、矢印を使ってソートすることができます。拘束は計算ごとに評価されるので、順序は重要です。
さまざまな拘束が利用できます。
•グループに平行なグループ：2つのグループ間のオフセットを指定します。
•歯車ペアに従うグループ：選択されたグループは、選択された歯車ペアに従うように位置決めされます。追加の角度を指定する必要があり、ゼロはY軸の中心距離のためです。ギアの中心がアキシアル方向に一致しない場合は、アキシアルオフセットを入力することができます。
•2つの歯車ペアに従うグループ：1つのグループは、2つの歯車ペアの中心距離に従って位置決めされます。アキシアル方向の位置は、第1歯車ペアによって定義されます。
•ベベルギアペアに従うグループ：ベベルギアの形状データにより、1つのグループを位置決めします。基準グループの接触角は定義することができます。
•歯車ペアに従うシャフト：この拘束は、ギアの中心が一致するように、シャフトを軸方向に移動させます。アキシアル方向のオフセットはオプションで入力できます。
•歯車ペアに従う歯車：この拘束は、ギアをアキシアル方向に移動させ、相手のギアと一致させます。ここでは、軸方向のオフセットもオプションで入力できます。
•ウオーム歯車ペアに従うグループ：選択されたグループは、選択されたウオームギアペアに従うように位置決めされます。追加の角度を指定する必要があり、ゼロはY軸の中心距離となります。ウォームに対するオフセットもアキシアル方向に入力できます。
