MESYS 計算ソフトウェア

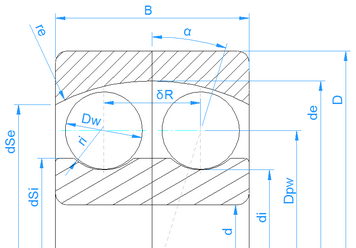

複列玉軸受の場合、列間距離は接触角で決まります。列間の距離は次のようになります。

自動調心玉軸受の場合、外溝の曲率比は次のように定義されます。

よって、半径と外輪軌道径の比は0.5が標準です。

外輪の肩の径は、外輪の幅と半径によって自動的に制限されます。さらに、ユーザーが入力することで、より大きな値を制限値として設定することができます。寿命修正係数aISO は、両列別々に計算されます。
