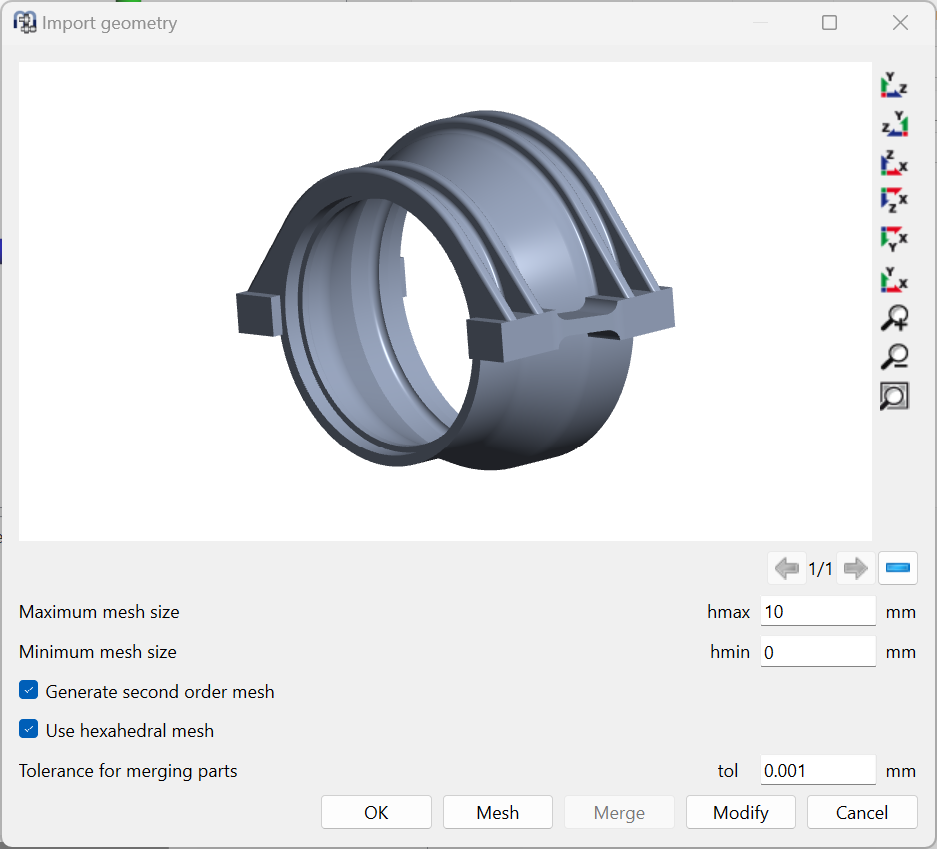

CADからの形状をインポートする場合、最初にプレビューダイアログが表示されます。
このダイアログには、ファイル内で使用可能なパーツの数が表示され、パーツの削除や残りのパーツのマージが可能です。パーツは、メッシュの品質を評価するために、異なる設定で再メッシュすることができます。
"修正" を使用すると、面取り、フィレット、小さな穴を形状から削除し、モデルを簡素化することができます。これにより、必要なノードの数を減らすことができ、その結果、計算の時間を減らすことができます。
現在選択されているパーツのみがメッシュ化され、インポートされます。パーツを結合するには、"マージ " 機能を使用し、適度なマージ公差を設定する必要があります。メッシュ作成後、メッシュの複雑さを知るために、面ノードの数がウィンドウに表示されます。
「2 次メッシュを生成」オプションが設定されている場合、2 次サーフェス メッシュが生成されて保存されます。「六面体メッシュを使用する」設定では、サーフェス メッシュに三角形ではなく主に四角形が生成されます。
