STEPファイルやメッシュをインポートした後、マウスで面をダブルクリックすると、複数の面を選択することができます。 2つの面を結合するには、テーブルで両方の面を選択し、マウスの右ボタンを押し、"面をマージ "を選択します。パーツ内側に面がある場合、3Dビューのコンテキストメニューで前面の面のクリッピングを有効にすることができます。Altボタンとマウスの左ボタンを使って、クリップ面を移動することができます。

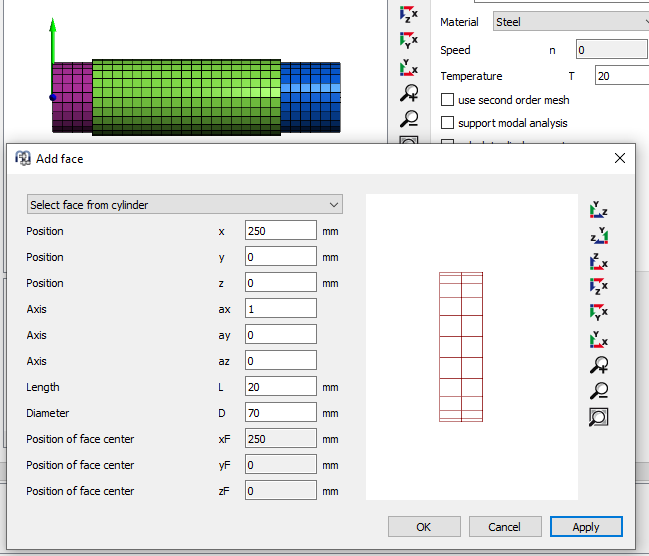

テーブルのコンテキストメニューから "面を追加" を選択すると、新しい面を定義することができます。新しい面は、円筒、軸受、ボックスによって選択できます。
円柱の中心位置、直径、長さを定義します。"適用" をクリックすると、範囲内のすべての要素が選択され、新しい要素が赤色で表示されます。既存の選択面は黒色でメッシュを表示します。箱の場合、直径と長さの代わりに3方向の距離dx、dy、dzを定義する必要があります。軸受の場合、位置、直径、長さは自動的に設定されます。これにより、新たにインポートすることなくインポートしたパーツに面を追加することができます。
