3次元弾性パーツには、いくつかの設定があります。

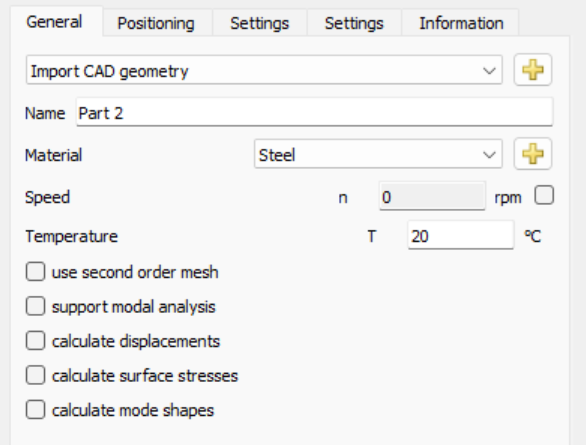

"一般 " のページでは、材料、回転数、温度を定義することができます。 材料を変更する場合は、パーツを新たに縮退する必要があります。
設定には2つのページがあります。最初のページの設定はすべて新しい縮退を必要とせず、2番目のページの設定はすべて新しい縮退を必要とします。
パーツとメッシュの色は、標準の3次元形状を表示する際に使用する色を設定することができます。

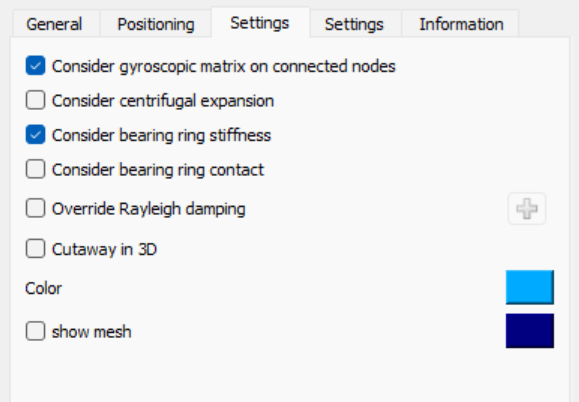

3次元弾性パーツの縮退は、質量および剛性マトリックスのみによります。ジャイロ行列は考慮されません。近似的に、極慣性は、x軸上の接続された縮退ノード上にジャイロ行列を考慮することができます。オプション "接続されたノードにジャイロ行列を考慮 "が設定されている場合、極慣性はすべての可能なノードに等しく分散されます。
オプション "遠心膨張を考慮 "を考慮すると、パーツに遠心膨張の効果が追加されます。これは、3D-弾性シャフトに対してのみ有効です。
オプション "軌道輪剛性を考慮 "は、弾性軸受の軸受リングの剛性を考慮します。リングがすでに3D-弾性パーツに含まれている場合、このオプションは無効にする必要があります。"軸受輪の接触を考慮" を使用すると、軸受輪とパーツの間に接触モデルが追加されます。そうすると、はめあい計算で軸受の運転内部すきまが直接設定されることはありませんが、弾性パーツの膨張・圧縮の影響を受けてはめあい計算が行われるようになります。パーツの剛性が均一でない場合、取り付け後に既に軌道輪の変形が発生しています。
オプション "上書きレーリー減衰" を設定すると、3次元弾性パーツに対して、グローバルシステムとは異なるレイリー減衰を設定することができます。
オプション "3次元断面表示" を有効にすると、シャフトの場合と同じように、システムの3次元断面表示の設定が可能になります。

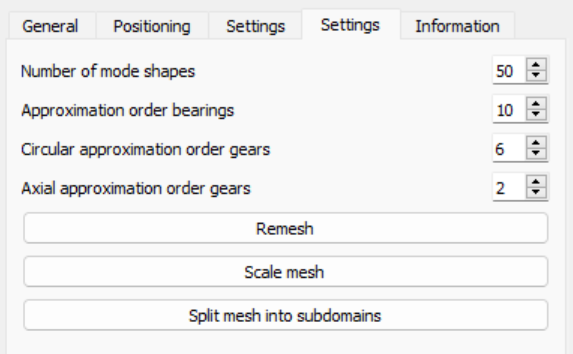

2ページ目の "設定 "では、モーダル縮退に使用するモード形状の数を定義することができます。数を増やすと精度が上がりますが、メモリと縮退に必要な時間が増えます。通常、20以上の値を使用する必要があります。最大周波数は、"情報 "のページに表示されています。この周波数は、そのシステムで注目される最大周波数より大きくする必要があります。
弾性軸受輪と弾性歯車の近似次数は、ここで定義することができます。歯車の横方向近似次数が2であれば、横方向の変形に放物線が使用されることを意味します。1の場合は直線のみとなります。歯車の面幅が大きい場合は、2より大きい次数が適切な場合があります。近似順序は、面のテーブルのコンタクトメニューで上書きすることができます。
"再メッシュ" ボタンでパーツの再メッシュができます。メッシュサイズや六面体・四面体のタイプを変更することができます。これは以前のメッシュの再メッシュであることに注意してください。一般的に、メッシュサイズを変更する場合は、CADファイルを新たにインポートする方がよいでしょう。"メッシュ倍率 "は、メッシュにスケールファクターを適用することができます。インポート時の単位システムが正しくない場合に役立ちます。"サブドメインにメッシュ分割 "は、円筒またはボックスの選択に基づいてメッシュをサブドメインに分割し、各サブドメインに異なる材料特性を選択することができます。どちらのボタンもパーツの新しい縮退が必要となります。
