円筒歯車の形状データとトルクを入力することで、荷重を定義することができます。
トルクの方向は，符号で指定するか、"シャフトが駆動されている"/"シャフトが駆動している "を選択することができます．接触点は接触角で与えられ、それはy軸上でゼロ、z軸上で90°です。

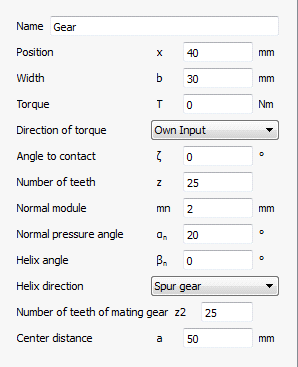

歯車は，歯車図面上の通常のデータで定義されます： 歯数、直角モジュール、直角圧力角、ねじれ角とその方向、オプションとして、相手歯車の歯数、中心距離を入力します。これらを入力すると、基準直径よりも正確な動作中心距離で荷重が計算されます。
内歯車の場合、歯数は負の値で入力する必要があり、中心距離は歯車形状をISO 21771 で定義されているように常に正の値です。

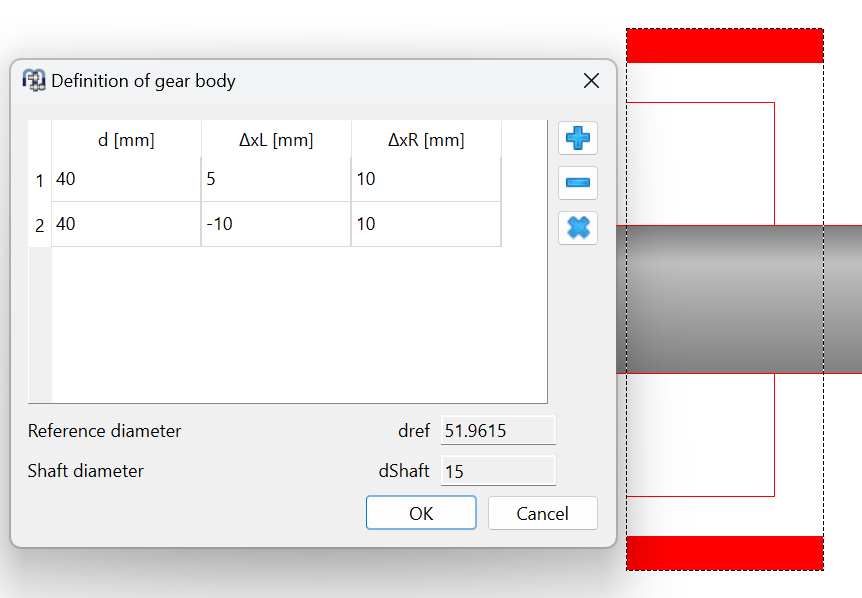

オプションで、外歯車のギア本体を定義できます。ギア本体の情報は、直径に対するギア本体の左右の幅の軸方向位置を使用して定義できます。最初のポイントはシャフトの直径にマッピングされます。最後のポイントはギアのルート直径に接続されます。内部的には、ギア本体はシャフトとギアの直径、およびギアの面幅の係数として保存されます。したがって、ギア データが変更されると、ギア本体も変更されます。ギア本体は、オプション「 歯車を剛性として考慮」が弾性ギア本体を考慮するように設定されている場合にのみ考慮されます。
